Description

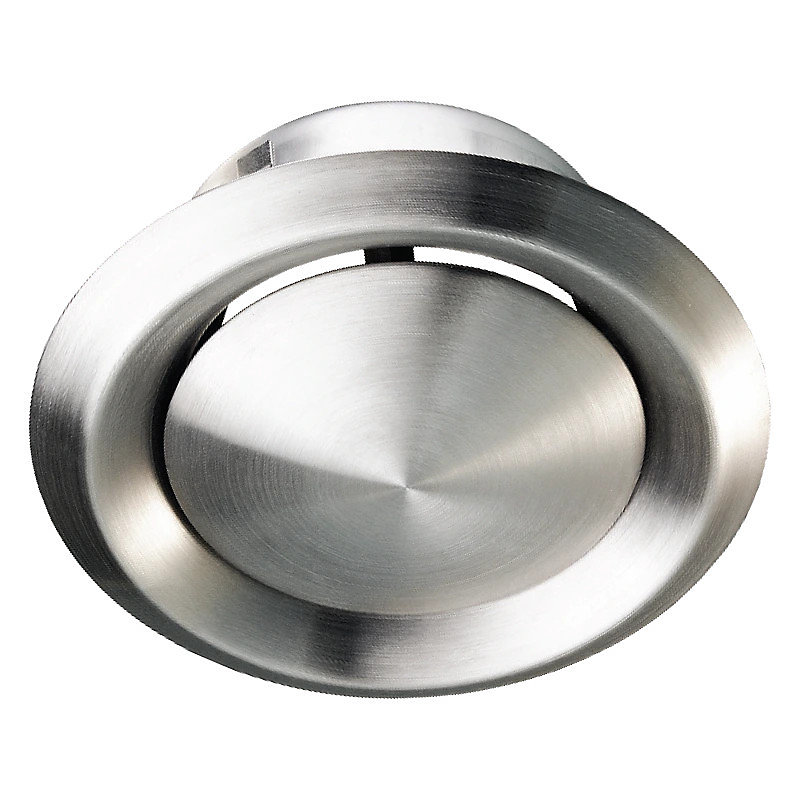

La bouche d'extraction/soufflage inox brossé à cône réglable est destinée à l' extraction ou à l' insufflation d'air dans les logements et les locaux tertiaires, en neuf et en rénovation. Son réglage simple par vissage/dévissage du cône central permet de moduler le débit d'air tout en conservant un faible niveau sonore. La bouche d'extraction/soufflage inox brossé à cône réglable est livrée avec une manchette de raccordement hauteur 50 mm en acier galvanisé à fixer au mur ou au plafond par vis. La bouche s'installe une fois la manchette raccordée au conduit et fixé par simple vissage quart de tour au mur/plafond permettant ainsi de la retirer pour la nettoyer et accéder à l'intérieur du conduit.
Description
- Sa finition brossée et l' aspect de l'inox en font un choix apprécié pour son esthétique .
- Caractéristiques de la bouche d'extraction/soufflage inox brossé à cône réglable Matière : en acier inoxydable AISI 304 finition brossé Composition : corps et cône central monté sur vis permettant le réglage du débit d'air et d'un écrou de verrouillage de position.
- Manchette de raccordement : hauteur 50 mm en acier inoxydable à fixer au mur ou au plafond par vis (2 trous de fixation – vis non fournies) et 3 ergots de maintien au conduit de raccordement.
- Joint d'étanchéité sur le pourtour du corps au contact du mur ou du plafond.
- Diamètre hors tout : Raccordement sur conduit Ø 100 mm = 140 mm Raccordement sur conduit Ø 125 mm = 170 mm Comment régler la bouche d'extraction/soufflage inox brossé à cône réglable ?
- Le réglage du débit d'air s'effectue en vissant ou en dévissant le cône central.
- Le diagramme permet de lire le débit atteint en fonction de la pression disponible à la bouche.
- Le ver
